Industrial Power Supply for Microwave
-Optimized Design to 2.45GHz Microwave / Family Designing with LG,Toshiba, Hitachi Magnetron
| Power | 1kW~1.2kW | 1.5kW | ||||
|
Model |

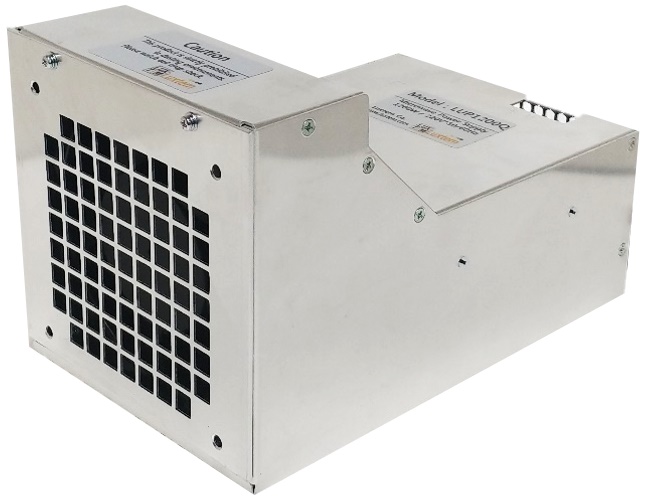

LUP1200Q |

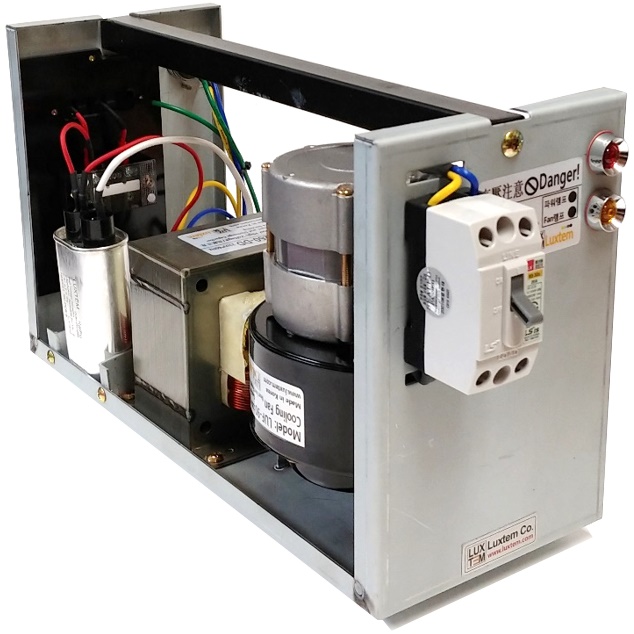

LUP1200T |

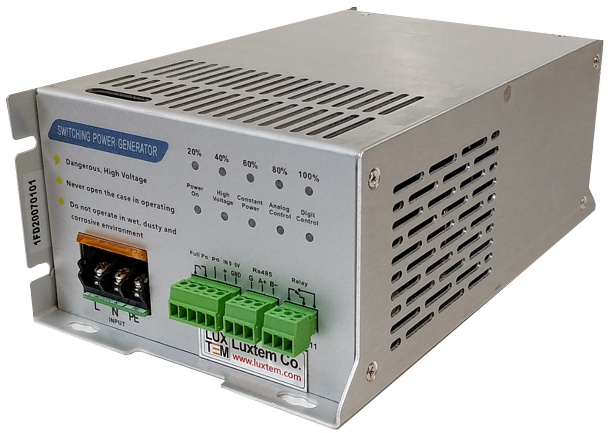

LUP1200C |
LUP1200V |

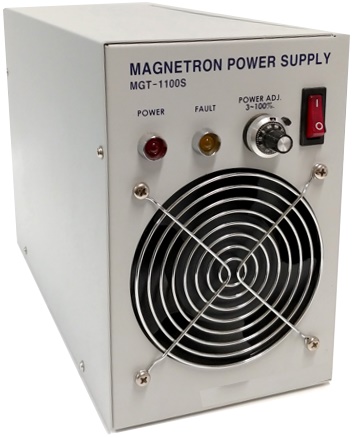

SMPS1100 |
LUP1500V |
|
Photo |
|
 |
|
|
 |
 |
|
Output |
1200W |
1200W |
1200W |
Max 1200W |
Max1200W |
1500W |
|
Control Type |
고정형 (On-Off 타입) |
고정형 (Trans 타입) |
고정형 (On-Off 타입) |
가변형 (Knob조정형) |
가변형 (Knob조정형) |
가변형 (Knob조정형) |
|
Input |
AC 220V 60/50Hz |
AC 220V 60/50Hz |
AC 220V 60/50Hz |
AC 220V 60/50Hz |
AC 220V 60/50Hz |
AC 220V 60/50Hz |
|
Output Voltage |
DC 4.2kV *330mA |
DC 4.4 kV *330mA |
DC 4.2 kV *330mA |
DC 4.6 kV *330mA |
DC 4.2kV *330mA |
DC 4.7kV *530mA |
|
Size(L*W*H) |
220x140x140 |
380x140x220 |
220x135x85 |
285x173x150 |
320x140x190 |
555x240x130 |
|
Weight |
1.5 Kgs(경량) |
11.5 Kgs |
1.2 Kgs(경량) |
3.7 Kgs |
8.0 Kgs |
10 Kgs |
|
Filament Trans. |
No-Need (불필요) |
No-Need (불요) |
No-Need (불필요) |
No-Need (불필요) |
No-Need (불필요) |
No-Need (불필요) |
| MW Cable | Integral | Optional | Integral | Optional | Optional | Optional |
|
Applied Magnetron |
2M246, 2M286, 2M248, RM269 |
2M121 |
||||
| Power | 2kW | 3kW | 6kW | |
|
Model |
SMPS-4500 |

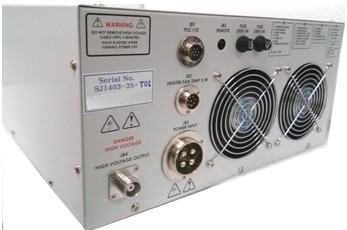

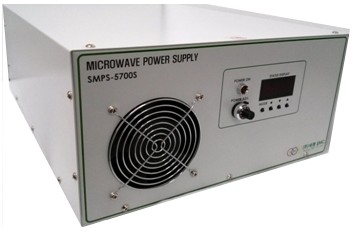

SMPS-5700 |

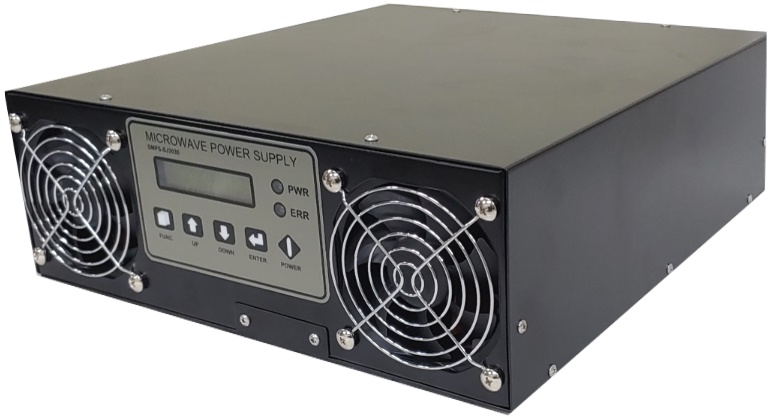

LUP3000V |

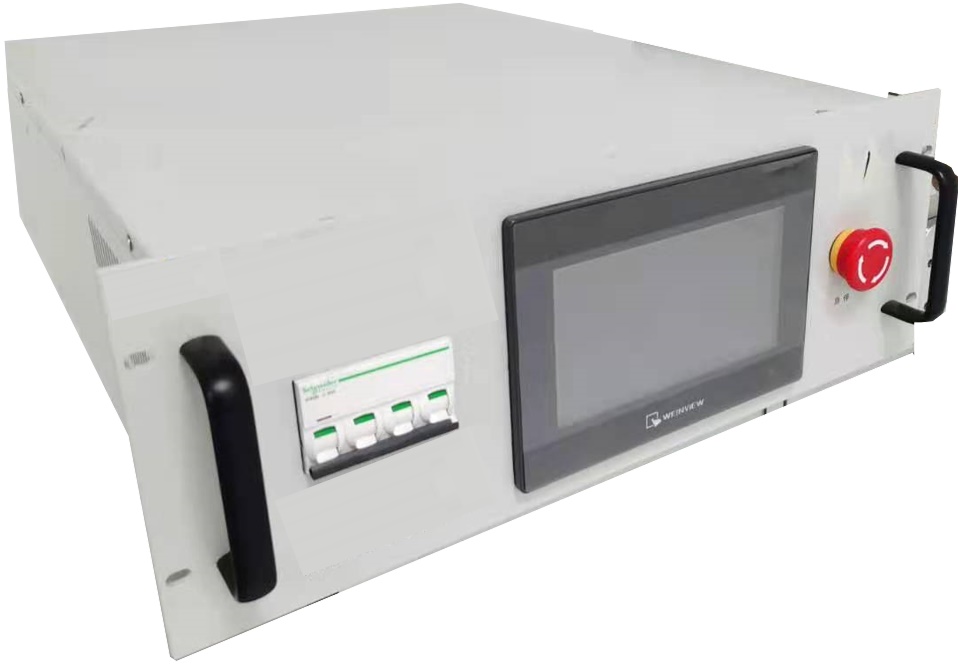

LUP6000V |
|
Photo |
|
|
 |
 |
|
Output |
2000W |
3000W |
3000W |
6000W |
|
Control Type |
가변형 (Knob조정형) |
가변형 (Knob조정형) |
가변형 (Button조정형) |
가변형 (PLC조정형) |
|
Input |
AC 220V 60/50Hz(3P) |
AC 220V 60/50Hz(3P) |
AC 220V 60/50Hz(3P) |
AC 380V 60/50Hz(3P) |
|
Output Voltage |
DC 5.1 kV *750mA |
DC 5.1 kV *900mA |
DC 5.4 kV *900mA |
DC 7.5 kV *1.2 A |
|
Size(L*W*H) |
550x403x200 |
550x403x200 |
330x390x120 |
480x565x180 |
|
Weight |
25 Kgs |
25 Kgs |
8.0 Kgs(Slim) |
28 Kgs |
|
Filament Trans. |
Essential (별도필수) |
Essential (별도필수) |
No-Need (불필요) |
No-Need (불필요) |
| MW Cable | Optional | Optional | Optional | Optional |
|
Applied Magnetron |
2M278, NL10250 2M130, 2M259 |
2M285, 2M290, 2M265, 2M266
|
E3327, YJ1600 |
|
* 저희 Microwave 전용 Power Supply는 해당 Magnetron 사양을 기본으로 설계되어 있으며, 별도 사양으로도 제작공급가능.
* 출력 고정형 및 가변형 2가지로 크게 구분되며, 1kW급은 Filament Trans는 필요없으며, 2kW,3kW급은 필수 별도장착필요.
* 해당 MW Cable Sets는 선택Option사양임.
