Capacitor/ Diode/ 냉각팬/ MW누설측정기/ 운모판/ 고압케이블
|
일체형 조립장착(사례)
(1kW)
|
High Voltage
Capacitor(콘덴서)
|
High Voltage
Diode(다이오드)
|
마이크로파
누설측정기
|
운모판
Mica Sheet
|
|

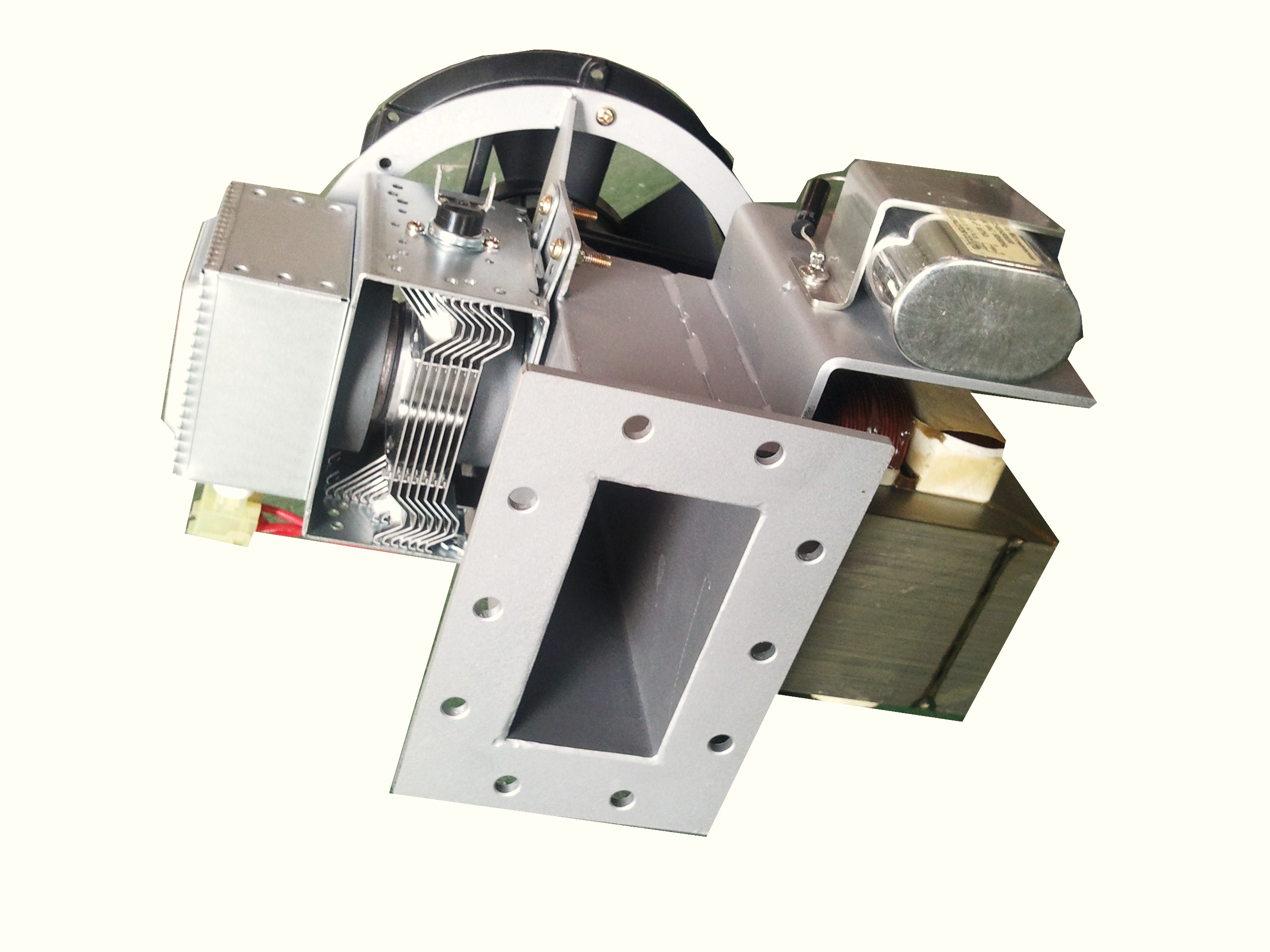

* Magnetron와 +Trans+Capacitor+Diode
+Fan+Launcher WR340
(총 7가지 부품장착 일체형)
(총 5가지 부품장착 일체형)
|
* 2100V,2300V,2500V
2800V/0.66uF~1.2uF
* 마이크로웨이브 전용
고압콘덴서임
(주로 2300V 적용)
|
*750mA/16kV(몰딩형)
 *350mA/500mA*12kV (와이어형)
|
* 915MHz & 2.45GHz

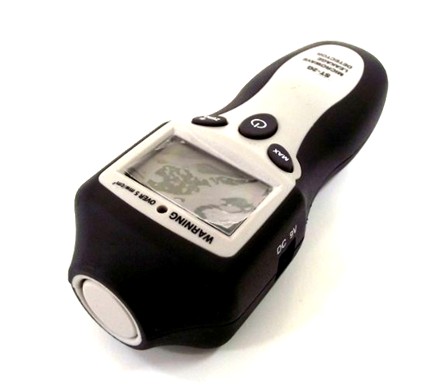

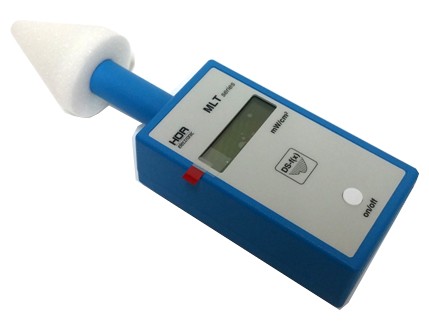

공용고주파 누설측정기
*2.45GHz 누설측정기
- Range: ~10mW/㎠
- Size: 160*60*42mm
- Weight: 150g
|
 * 운모판시트
: T 0.3 / 0.5/ 1.0
*런처개구부에 부착,
마이크로파는 투과
시켜주고,이물질을
막아줌
|
- 인체에 해로운 2.45GHz고주파의 누설 측정기는 장비Set-up시 필수권장품임
|
고압케이블
(마이크로웨이브전용)
|

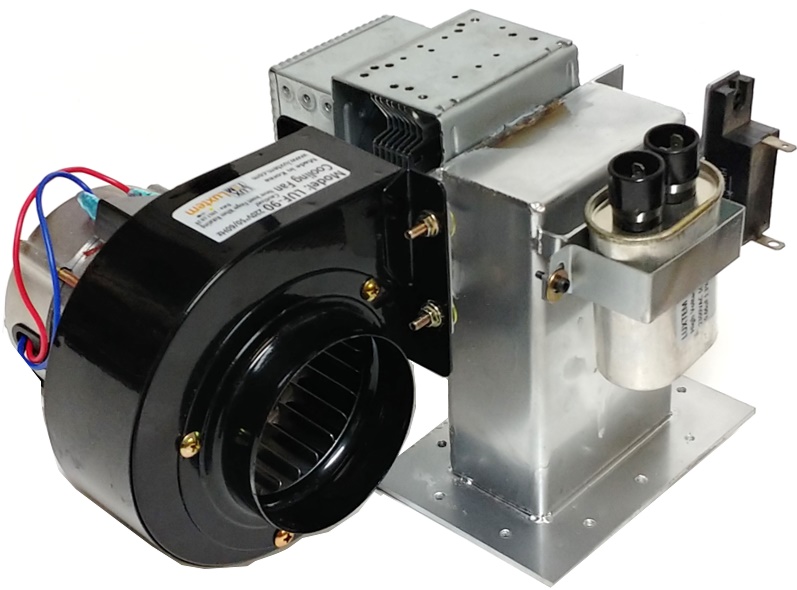

Cooling Fan
(Sciroco-LUF90)
|
Cooling Fan
(Sciroco-105)
|
Cooling Fan
(UF-Axial)
|
Thermostat
(Bi-Metal)
|
|
*고압 마이크로웨이브
전용 케이블
|
LUF90
* 220V*60/50Hz
* Power 35~38W
*
1.3Kgs/dB, 3000RPM
* 2~3㎥/min
* 146*129*129mm
|
 LUF105
* 220V*60/50Hz
* Power 55~60W
* 2.1Kgs / 55dB
* 3000 RPM
* 4~5㎥/min
* 167*166*164mm
|
 * 220V*60/50Hz
* Power 30~35W
* 0.9Kgs/ 50~55 dB
* 3000 RPM
* Air-Flow 5~5.5 ㎥/min
* 172*150*50mm
|
 *120도 Power Off
* 120도이상 고온인가시
마그네트론 보호를 위해
전원을 차단하는 역할
|
- 마이크로웨이브 전기적특성을 고려한 최적합 설계 부품임 / HVC는 uF용량별로 모델구분되어 있음(약20가지)
- 2kW,3kW회로구성시 HVC,HVD는 Wire-Diagram설계에 따라 소요량이 틀려짐.
|
- 마이크로웨이브 전기적특성을 고려한 부품설계 / HVC는 uF용량별로 모델구분되어 있음(약20가지)
- 2kW,3kW용 HVC,HVD소요량은 Wire-Diagram설계에 따라 배수로 소요됨
- 마이크로웨이브 전기적특성을 고려한 부품설계 / HVC는 uF용량별로 모델구분되어 있음(약20가지)
- 마이크로웨이브 전기적특성을 고려한 부품설계 / HVC는 uF용량별로 모델구분되어 있음(약20가지)
- 2kW,3kW용 HVC,HVD소요량은 Wire-Diagram설계에 따라 배수로 소요됨
